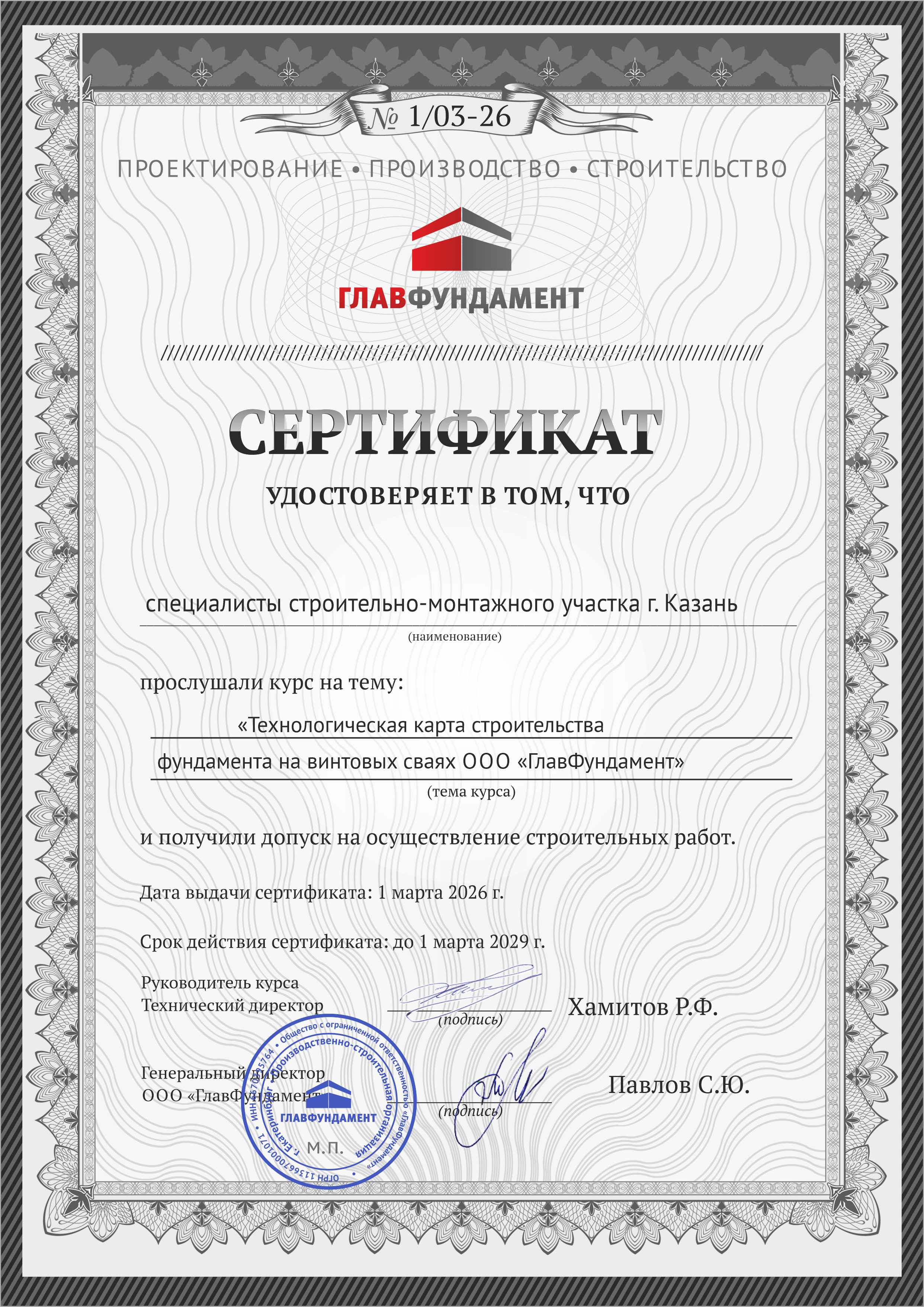

Свидетельство об аттестации строительно-монтажного участка

Винтовые сваи: виды, расчет, установка

Протяженность России с севера на юг – 4 тысячи километров, с запада на восток – более 10 тысяч. Территория страны лежит сразу в четырех основных климатических поясах, включает самые разные природные зоны. Не все они подходят для строительства зданий/сооружений на традиционных основаниях. Решением может стать фундамент из винтовых свай, для которого (при условии соблюдения всех технологических требований), практически не существует ограничений.

Геологические условия строительства в Казани и Республике Татарстан
Технология винтовых свай
Винтовые сваи: плюсы и минусы
Типы (виды) винтовых свай
Принципы расчета и проектирования фундаментов из винтовых свай
Строительство свайно-винтового фундамента своими руками
Цена винтовых свай
Цена фундамента из винтовых свай

Геологические условия строительства в Казани и Республике Татарстан

Республика Татарстан расположена на востоке Восточно-Европейской равнины, в месте слияния двух крупнейших рек – Волги и Камы, которые делят территорию региона на три части: Предволжье, Предкамье и Закамье.

Максимальная протяженность Татарстана с севера на юг – 290 км, с запада на восток – 460 км.

Территория республики – возвышенная ступенчатая равнина, рассеченная густой сетью речных долин.

Для Татарстана характерен умеренно-континентальный климат средних широт с теплым летом и умеренно-холодной зимой.

Столица региона – Казань – характеризуется довольно сложными геологическими условиями. Это связано с тем, что в литологическом строении участвуют карбонатные породы, которые растворяются при попадании грунтовых или поверхностных вод. В результате на глубине образуются карстовые пустоты.

Кроме того, под породами четвертичного отложения часто залегают осадки нижнеказанского яруса (глины, песчаники и известковистые породы). Из-за близости расположения грунтовых вод, также велик риск развития опасных геологических процессов. С близостью гурнтовых вод связаны и частые подтопления в столице Татарстана.

В целом для Казани сегодня характерны следующие опасные явления и процессы:

заболачивание;
гидротехническое подтопление;
просадочные явления;
карстовые процессы;
овражная эрозия;
боковая эрозия речных долин и др.

Столь сложные грунтовые условия требуют обязательного проведения инженерно-геологических изысканий на этапе подготовки строительства. А недостаточная несущая способность грунтов, залегающих с поверхности, ведет к необходимости прохождения слабых слоев и закрепления в более плотных.

Строить в подобных условиях без существенного удорожания и без потери надежности позволяют фундаменты из винтовых свай.

Геологические условия строительства в Казани и Республике Татарстан

Технология винтовых свай

Свайное фундаментостроение известно с древних времен, но настоящую революцию в этой области совершил инженер-строитель Александр Митчелл (1780 – 1868). В 1833 году он изобрел и запатентовал «винтовую сваю» – устройство, с помощью которого планировал решить проблему строительства морских сооружений в слабых грунтах. Конструкция погружалась в грунт методом завинчивания, который ранее также не применялся в строительстве.

Изначально новые сваи применялись исключительно для постройки судовых причалов, но скоро сфера применения расширилась. В 1838 году с их помощью на нестабильном прибрежном грунте Темзы (Великобритания) был возведен маяк Мэплин Сэндс, а затем их стали повсеместно использовать для укрепления морских пирсов.

Александр Митчелл

История развития технологии винтовых свай

План маяка Митчелла

В.Н. Железков

Развитие технологии винтовых свай в России

Книга В.Н. Железкова

В Россию технология пришла в первой половине 20 века.

Одним из первых ученых, который рассмотрел технологию свайно-винтового фундамента через призму научного опыта, стал Виктор Николаевич Железков (1926 – 2010). Он доказал, что винтовые сваи не только являются полноценной альтернативой традиционным фундаментам, но и превосходят их в сложных геологических условиях.

Подробнее «Западный и отечественный опыт применения винтовых свай».

Что же такое винтовая свая?

Это свая, состоящая из металлического наконечника с лопастью (лопастями) или многовитковой спиралью (спиралями) и трубчатого металлического ствола, погружаемая в грунт методом завинчивания в сочетании с вдавливанием.

Западные источники указывают на то, что она состоит из следующих компонентов:

ствол (направляющая (ведущая) часть с винтовыми несущими лопастями и удлинитель);
винтовые несущие лопасти.

У направляющей части заостренный конец и одна или несколько винтовых несущих лопастей, она входит в землю первой. Удлинители погружают ведущую часть глубже в грунт, пока она не достигнет несущего слоя. Они могут иметь дополнительные несущие лопасти, но часто состоят только из ствола и муфт.

В России удлинитель рассматривают как дополнительный элемент, который используется в отдельных случаях, а также выделяют дополнительный компонент – наконечник.

Винтовые сваи: достоинства и недостатки

Достоинства:

часто не подвержены воздействию сил морозного пучения, в отличие от других типов оснований, особенно забивных свай;
характеризуются большим сроком службы (ГОСТ 27751), подходят для болотистых участков, участков с высоким уровнем грунтовых вод, при условии назначения марки стали, толщины стенки и диаметра ствола на основании данных о коррозионной агрессивности грунтов, а также в соответствии с требованиями к жесткости и прочности;
сокращение сроков строительства на 15-30%;
сокращение расходов на строительство не менее чем на 30% относительно бетонных конструкций;
отказ от земляных работ, в том числе по выравниванию участка;
готовы к восприятию проектной нагрузки сразу после погружения, фундамент не нуждается в отстаивании, наборе прочности;

благодаря отсутствию вибраций, шума при погружении строительно-монтажные работы (СМР) проводят даже в стесненных условиях (близость к подземным коммуникациям, плотная городская застройка);
СМР выполняются при любых погодных условиях;
можно использовать повторно;
ремонтопригодны;
конструкции малых диаметров можно устанавливать вручную;
инженерные коммуникации подводят параллельно со строительством фундамента, но во время земляных работ должна соблюдаться дистанция до установленных свай.

Недостатки:

возможно несоответствие срока службы требованиям ГОСТ 27751, если при проектировании не учтены КАГ, блуждающие токи;
возможен «уход в срыв» однолопастных дезаксиальных конструкций с диаметром ствола до 159 мм при передаче проектных нагрузок, если при проектировании использовались расчетные формулы, заложенные в СП 24.13330, которые не учитывают многие особенности совместной работы свай и грунтов, так как базируются на упрощенных моделях взаимодействия (модель Мариупольского для анкеров);
необходимо бетонировать основание колонны или создавать жесткое сопряжение для однолопастных конструкций малых диаметров (57 – 76 мм), так как из-за недостаточности диаметра ствола не обеспечивается нужное сопротивление горизонтальным нагрузкам;

возможно нарушение структуры грунта во время погружения, влекущее снижение несущей способности основания, если в расчетах учитывается только диаметр лопасти, но не учитывается ее конфигурация;
возможно снижение несущей способности многолопастных свай при восприятии горизонтальных нагрузок, даже относительно однолопастных дезаксиальных конструкций, если неверно рассчитано расположение второй и последующих лопастей;
возможно неравномерное распределение запаса прочности по фундаментам объектов ИЖС, влекущее снижение уровня их надежности и сокращение срока службы, если при назначении свай не учитываются различные величины нагрузок, воздействующие на фундамент.

Типы (виды) винтовых свай

В зависимости от вида лопастей сваи подразделяют на:

свая винтовая лопастная (CBЛ) – винтовая свая, имеющая одну или несколько лопастей и ствол со значительно меньшей по сравнению с лопастью (лопастями) площадью поперечного сечения; лопасти могут быть размещены на наконечнике и по длине ствола;
свая винтовая спиральная (СВС) – винтовая свая, состоящая из конусного или открытого наконечника и ствола с приваренной многовитковой спиралью (спиралями);

свая винтовая комбинированная (СВК) – винтовая свая, имеющая конусный или открытый наконечник с приваренной многовитковой спиралью и ствол с одной или несколькими винтовыми лопастями.

узколопастные модификации, диаметр лопасти которых превосходит диаметр ствола менее чем в полтора раза. Применяются в особо прочных сезоннопромерзающих и многолетнемерзлых грунтах;

широколопастные модификации, диаметр лопасти которых в полтора и более раз превосходит диаметр ствола. Имея большую площадь опирания, они хорошо проявляют себя в дисперсных грунтах, в том числе характеризующихся сравнительно невысокой несущей способностью, заторфованных грунтах, илах и водонасыщенных песках.

По конфигурации лопасти широколопастные конструкции делятся на модификации для грунтов:

текучих, текуче-пластичных, мягко-пластичных;
туго-пластичных, полутвердых;
твердых.

Сегодня, как правило, используют типовые винтовые сваи с круглыми лопастями, так как подобная унификация позволяет упростить процесс производства. В то же время она сужает область применения свайно-винтовых фундаментов, потому что в большинстве грунтовых условий такая конструкция не эффективна. Наиболее прогрессивным методом проектирования фундаментов из винтовых свай является подбор конструкции, в том числе лопасти, к конкретным грунтовым условиям площадки строительства.

Однолопастные. При проектировании этих конструкций в большинстве случаев не учитывается трение по боковой поверхности. При установке разновидностей малых длин и диаметров необходимо бетонировать основание колонны.

Многолопастные (с двумя и более лопастями). Благодаря включению в работу ствола значительного объема околосвайного массива грунта, одинаково хорошо воспринимают все типы воздействия (вдавливание, выдергивание, горизонтальные и динамические нагрузки), демонстрируют хорошую несущую способность даже в слабых грунтах. Не «уходят в срыв» при передаче критической нагрузки.

Требуют обязательного выполнения расчетов расстояния между лопастями, шага и угла наклона лопастей (подробнее).

Наконечник винтовой сваи может быть сварен, а может быть отлит целиком, а затем наварен на трубу (подробнее).

Литой

при достижении критического максимума может лопнуть. Неремонтопригоден;
формы отливок унифицированы, поэтому невозможно изготовить наконечник с определенной конфигурацией лопасти. Негативно сказывается на несущей способности.

Сварной

можно выправить в присутствии представителя завода-изготовителя и использовать повторно;
можно изготовить наконечник с лопастью, конфигурация которой будет соответствовать грунтовым условиям участка, что обеспечит надлежащее восприятие проектных нагрузок.

Дополнительно: толщина стенки ствола и лопасти, марка стали, покрытие

Толщина стенки ствола и лопасти винтовой сваи

Толщина металлопроката

Толщина металлопроката назначается при проектировании на основании данных о коррозионной агрессивности грунта и о нагрузках от строения, а также в соответствии с ГОСТ 27751 «Надёжность строительных конструкций и оснований», который устанавливает требования к сроку службы всех конструкций и элементов сооружения.

В то же время, так как ГОСТ 27751 лишь регламентирует минимальную границу, требования к сроку службы могут дополнительно корректироваться для каждого конкретного объекта.

Марка стали

При выборе марки стали нужно учитывать агрессивность среды, характер нагрузок и условия эксплуатации.

Покрытие

Покрытие относят к дополнительным мерам защиты от коррозии, так как во время установки в грунт сваи испытывают значительное абразивное воздействие.

Больше информации в статье «Сравнительный анализ разных типов антикоррозийного покрытия».

Эффективные методы защиты от коррозии:

увеличение толщины металла;
использование цинковых колец (анодов);
использование качественной легированной стали.

Принципы расчета и проектирования фундаментов из винтовых свай

01 Данные о грунтовых условиях площадки строительства

Задача фундамента – передавать нагрузки от здания на основание грунтов под ним. Таким образом, все ключевые параметры фундаментной конструкции должны проектироваться в первую очередь на основании информации о типах и свойствах грунтов в пятне застройки.

при выборе длины учитываются глубина залегания грунтов с достаточной несущей способностью и расчетная глубина промерзания грунта в регионе;
при расчете расстояния между лопастями, шага, угла наклона лопастей (для модификаций с двумя и более лопастями) учитываются тип и свойства грунта площадки строительства. Это необходимо для того, чтобы обеспечить включение в работу конструкции максимального объема грунта ненарушенной структуры;
при назначении диаметра и количества лопастей учитывается несущая способность грунтов. А чтобы структура грунта при погружении нарушилась минимально и способность конструкции к восприятию проектных нагрузок не снизилась, под конкретные грунтовые условия подбирается конфигурация лопасти;
чтобы срок службы здания/сооружения соответствовал требованиям ГОСТ 27751 «Надежность строительных конструкций и оснований», марка стали и толщина стенки ствола и лопасти должны соответствовать степени коррозионной агрессивности грунтов.

Данные о грунтовых условиях площадки строительства

ГОСТ 27751

Нормативный документ, требованиям которого

должен соответствовать срок службы здания/сооружения

Еще одна причина, по которой строить, не зная ничего о грунтах, не только опрометчиво, но и опасно – возможное наличие опасных геологических объектов/процессов (суффозия, карст, плывуны), а также различия в условиях залегания грунтов даже в пределах небольшого участка.

Кажется, что такой объем данных дадут только полноценные геологические изыскания, но это не так. Процедуры, разработанные и введенные в качестве обязательных ГК «ГлавФундамент», – геолого-литологические и геотехнические исследования, а также измерения коррозионной агрессивности грунтов (КАГ) – позволят получить всю необходимую информацию. Так как исследования адаптированы под ИЖС их цена невысока.

Записаться на геологию

02 Сбор нагрузок от строения

При проектировании фундамента из винтовых свай, выполняя сбор нагрузок от строения нужно учитывать не только постоянные (вес частей сооружения), но и временные воздействия (ветровые, снеговые, от людей, мебели).

Схема для выполнения расчетов нагрузок от здания/сооружения с примерами.

03 Расстановка свай в фундаменте

Разные части сооружения передают на фундамент нагрузки разной величины.

Способность свай к восприятию проектных нагрузок зависит от грунтовых условий площадки строительства, а также от количества, диаметра и конфигурации лопастей. Толщина же стенки ствола и его диаметр обеспечивают жесткость и прочность, при этом определяющей является именно толщина стенки ствола.

При определении частоты расстановки следует исходить из двух параметров:

места пересечения стен и поворотов фундамента;
гибкость ростверка.

Такой подход позволит равномерно распределить запас прочности по всему фундаменту, увеличивая его надежность и долговечность.

Строительство свайно-винтового фундамента своими руками

01 Разметка участка и установка винтовых свай

Прежде всего, необходимо привязать свайное поле к местности. Для этого определяются места, в которых впоследствии будут установлены две угловые сваи, расположенные на одной оси фундамента. Их привязывают к границам земельного участка по трем точкам.

В точке установки выкапывается приямок по диаметру лопасти, как правило, на глубину 300-400 миллиметров, а зимой – на глубину промерзания грунта. Свая ставится строго вертикально в приямок. Выкопанный грунт из приямка засыпается обратно и утрамбовывается.

В технологическое отверстие вставляется палец. На него с двух сторон надеваются рычаги.

Во время завинчивания важно обеспечить строгую вертикальную установку. Добиться этого можно путем выравнивания сваи до вертикального положения по двум магнитным уровням, прикрепленным к стволу.

После установки двух «базовых» свай с помощью двух рулеток вымеряется местоположение третьей (угловой): для этого одна рулетка растягивается от первой на длину стороны фундамента, вторая – от второй на длину диагонали фундамента. В месте их пересечения завинчивается третья свая. Затем по аналогии – четвертая.

По периметру свайного поля натягивается шпагат (нельзя допускать ни малейшего провисания). С помощью маркера и рулеток на шпагате отмечаются точки установки. По этим точкам закручиваются сваи по периметру. Затем натягивается шпагат внутри свайного поля и закручиваются оставшиеся сваи. Они завинчиваются на глубину, предусмотренную проектной документацией.

В соответствии с СП 24.13330 «Свайные фундаменты» если к строительству запланирован фундамент из винтовых свай, данные инженерно-геологических изысканий всегда требуется подтверждать контрольными полевыми испытаниями грунтов натурными сваями. В то же время из-за высокой стоимости данной процедуры, она, даже являясь обязательной, никогда не используется при возведении объектов малоэтажного строительства.

В связи с этим компания «ГлавФундамент» на протяжении нескольких лет проводила исследования, направленные на разработку методики, которая бы упростила задачу по подтверждению несущей способности винтовых свай. В результате путем обобщения большого объема данных была разработана методика производственного контрол несущей способности винтовых свай по величине крутящего момента (ВКМ), а также разработан и запатентован прибор для измерения ВКМ.

Когда все сваи установлены, с помощью водного или лазерного уровня, либо нивелира выставляются отметки, по которым свайное поле выравнивается в горизонтальной плоскости. Происходит это путем срезки участков с технологическими отверстиями.

Подробнее об установке в видеоинструкции.

02 Бетонирование винтовых свай

Когда свайное поле выровняли в горизонтальной плоскости, стволы заполняются бетонным/песчано-цементным раствором или сухой песчано-цементной смесью. После заполнения канала ствола при помощи металлического стержня (это может быть кусок арматуры) производится уплотнение раствора/смеси.

В необходимости проведения этой процедуры часто сомневаются, так как существует мнение, что заполнение ствола бетоном ведет к развитию коррозионных процессов.

Это неверно. Схожесть коэффициентов линейного теплового расширения стали и бетона исключает возникновение конфликта материалов, а в полостях в бетоне, даже если они не будут устранены полностью, из-за ограничения доступа кислорода, не будет образовываться конденсат (подробнее).

На сваи устанавливаются оголовки для крепления нижней обвязки дома, которые выравниваются по натянутому шпагату и привариваются по уровню.

03 Обвязка винтового фундамента

Для распределения нагрузок от строения по фундаменту из винтовых свай используется ростверк. Он бывает высоким и низким.

Высокий ростверк

Высокий ростверк – это распределительная балка, объединяющая головы свай и перераспределяющая на них нагрузку от вышерасположенных конструкций, тогда как ее подошва располагается выше поверхности грунта. Главная закономерность при его устройстве – чем больше пролет между сваями, тем большее сечение балки нужно использовать.

Обвязочный брус. Самый распространенный тип, применяемый при строительстве деревянных, каркасных строений. Сечение бруса используется: 150х150 мм при максимальном шаге между сваями 2500-2700 мм, 200х200 мм – при шаге 3000 мм. Крепится к оголовку шпилькой.

Швеллер. В зависимости от конструктива может укладываться плашмя или на ребро. Вариант ребром лучше работает на прогиб, но возникает момент кручения, поэтому рекомендуется спаренный швеллер.

Швеллер, уложенный плашмя (полками вниз), с шагом сваи более 2000 мм, уже дает прогиб под собственным весом (согласно расчетам), поэтому по этой технологии целесообразно проектировать расстояние между сваями не более 2000 мм.

Бревно. Первый венец бревенчатого строения можно укладывать прямо на оголовок. Главное достоинство бревна – сохранение целостности древесины, что повышает устойчивость материала на прогиб.

Двутавровая балка. Этот вид ростверка целесообразно применять при реконструкции фундамента.

Низкий ростверк

Низкий ростверк (фундамент мелкого заложения или ж/б лента – это распределительная балка, объединяющая головы свай и перераспределяющая на них нагрузку от вышерасположенных конструкций, а ее подошва располагается на поверхности грунта либо ниже. В отличие от подвесного он распределяет нагрузку не только по оголовкам, но и на грунт (основание) под ним.

Подробнее – «Устройство ростверка».

04 Подведение коммуникаций

Хотя подход к устройству систем водоснабжения и водоотведения един для всех существующих типов фундаментов, при прокладке коммуникаций в доме на сваях действительно необходимо соблюдать определенные требования. Это не только обеспечит эффективное функционирование систем водоснабжения, но и сохранит эксплуатационные характеристики самой фундаментной конструкции.

В то же время устройство канализации под фундаментом из винтовых свай имеет несомненное преимущество. Дело в том, что в случае с бетонным ленточным основанием труба, жестко зафиксированная в специальном отверстии, перемещается со зданием вниз, что приводит к уменьшению уклона, а иногда и к контруклонам.

Также нарушается герметичность в стыках из-за общего изгиба канализационных труб. Для свай такая вероятность полностью исключена, так как трубы проходят между ними и не связаны с ростверком.

Подробнее – «Устройство канализации».

05 Устройство фундаментной отмостки

Отмостка – это водонепроницаемое покрытие вокруг здания, которое защищает фундамент от разрушения поверхностными водами. Устройство отмостки планируется на этапе проектирования основания.

Подробнее – «Устройство отмостки».

06 Облицовка свайно-винтового фундамента

Существует мнение, что отделка и утепление цоколя имеют принципиальное значение для свайно-винтового фундамента, тогда как при строительстве бетонного ими можно пренебречь.

Однако, реальность такова, что для сохранения фундаментной конструкции на годы без потери эксплуатационных свойств, необходимо проводить дополнительные мероприятия по ограждению ее от внешнего негативного воздействия, будь то бетон или сваи.

Подробнее – «Отделка и утепление цоколя».

Цена винтовых свай

В таблице ниже приведены диапазоны цен для самых востребованных в индивидуальном жилищном строительстве конструкций винтовых свай:

Диаметр лопасти	Длина сваи	Цена
180	2000	От 1060 руб. до 1305 руб.
180	2600	От 1190 руб. до 1495 руб.
180	3100	От 1315 руб. до 1665 руб.
180	3600	От 1445 руб. до 1825 руб.
180	4100	От 1575 руб. до 1990 руб.

Диаметр лопасти	Длина сваи	Цена
250	2000	От 1295 руб. до 1615 руб.
250	2600	От 1435 руб. до 1880 руб.
250	3100	От 1575 руб. до 2105 руб.
250	3600	От 1740 руб. до 2320 руб.
250	4100	От 1875 руб. до 2545 руб.
300	2000	От 1435 руб. до 1735 руб.
300	2600	От 1595 руб. до 1925 руб.
300	3100	От 1740 руб. до 2090 руб.
300	3600	От 1910 руб. до 2285 руб.
300	4100	От 2045 руб. до 2440 руб.

Диаметр лопасти	Длина сваи	Цена
250	2000	От 1625 руб. до 2000 руб.
250	2600	От 1825 руб. до 2315 руб.
250	3100	От 2035 руб. до 2580 руб.
250	3600	От 2235 руб. до 2845 руб.
250	4100	От 2435 руб. до 3100 руб.
300	2000	От 1800 руб. до 2865 руб.
300	2600	От 2000 руб. до 3275 руб.
300	3100	От 2185 руб. до 3615 руб.
300	3600	От 2405 руб. до 4015 руб.
300	4100	От 2585 руб. до 4355 руб.
350	2000	От 2020 руб. до 3095 руб.
350	2600	От 2240 руб. до 3510 руб.
350	3100	От 2420 руб. до 3855 руб.
350	3600	От 2640 руб. до 4240 руб.
350	4100	От 2820 руб. до 4585 руб.

Диаметр лопасти	Длина сваи	Цена
300	2000	От 2105 руб. до 3320 руб.
300	2600	От 2400 руб. до 3850 руб.
300	3100	От 2685 руб. до 4290 руб.
300	3600	От 2975 руб. до 4725 руб.
300	4100	От 3265 руб. до 5160 руб.
350	2000	От 2275 руб. до 3460 руб.
350	2600	От 2565 руб. до 3975 руб.
350	3100	От 2860 руб. до 4405 руб.
350	3600	От 3155 руб. до 4840 руб.
350	4100	От 3495 руб. до 5270 руб.

Диаметр лопасти	Длина сваи	Цена
350	2000	От 2730 руб. до 3250 руб.
350	2600	От 3135 руб. до 3860 руб.
350	3100	От 3550 руб. до 4365 руб.
350	3600	От 3950 руб. до 4875 руб.
350	4100	От 4360 руб. до 5380 руб.
550	2000	От 4115 руб. до 4345 руб.
550	2600	От 4575 руб. до 4960 руб.
550	3100	От 5035 руб. до 5480 руб.
550	3600	От 5490 руб. до 5990 руб.
550	4100	От 5945 руб. до 6505 руб.

Диаметр лопасти	Длина сваи	Цена
180	2000	От 1155 руб. до 1405 руб.
180	2600	От 1280 руб. до 1610 руб.
180	3100	От 1410 руб. до 1775 руб.
180	3600	От 1545 руб. до 1945 руб.
180	4100	От 1670 руб. до 2120 руб.

Диаметр лопасти	Длина сваи	Цена
200	2000	От 1380 руб. до 1755 руб.
200	2600	От 1550 руб. до 2030 руб.
200	3100	От 1715 руб. до 2255 руб.
200	3600	От 1865 руб. до 2485 руб.
200	4100	От 2000 руб. до 2710 руб.
250	2000	От 1580 руб. до 1610 руб.
250	2600	От 1750 руб. до 1775 руб.
250	3100	От 1920 руб. до 1945 руб.
250	3600	От 2055 руб. до 2090 руб.
250	4100	От 2200 руб. до 2230 руб.
300	2000	От 1790 руб. до 2125 руб.
300	2600	От 1955 руб. до 2405 руб.
300	3100	От 2125 руб. до 2635 руб.
300	3600	От 2260 руб. до 2855 руб.
300	4100	От 2405 руб. до 3085 руб.

Диаметр лопасти	Длина сваи	Цена
250	2000	От 1935 руб. до 3090 руб.
250	2600	От 2150 руб. до 3510 руб.
250	3100	От 2355 руб. до 3910 руб.
250	3600	От 2565 руб. до 4255 руб.
250	4100	От 2780 руб. до 4605 руб.
300	2000	От 2095 руб. до 3300 руб.
300	2600	От 2305 руб. до 3715 руб.
300	3100	От 2520 руб. до 4115 руб.
300	3600	От 2725 руб. до 4465 руб.
300	4100	От 2935 руб. до 4815 руб.

Диаметр лопасти	Длина сваи	Цена
300	2000	От 2460 руб. до 3675 руб.
300	2600	От 2755 руб. до 4195 руб.
300	3100	От 3060 руб. до 4635 руб.
300	3600	От 3350 руб. до 5075 руб.
300	4100	От 3645 руб. до 5510 руб.
400	2000	От 3180 руб. до 4605 руб.
400	2600	От 3470 руб. до 5130 руб.
400	3100	От 3770 руб. до 5565 руб.
400	3600	От 4065 руб. до 6000 руб.
400	4100	От 4365 руб. до 6445 руб.

Диаметр лопасти	Длина сваи	Цена
590	2000	От 5785 руб. до 6880 руб.
590	2600	От 6195 руб. до 7500 руб.
590	3100	От 6600 руб. до 8030 руб.
590	3600	От 7015 руб. до 8545 руб.
590	4100	От 7420 руб. до 9070 руб.

*Диапазон цен обусловлен различиями в конструктивных параметрах свай (толщина металла, тип и марка стали, конфигурация лопасти и т.д.), которые назначаются на основании данных о грунтах (тип и коррозионная активность).

Так как все геометрические, конструктивные параметры назначаются индивидуально, узнать точную цену и купить винтовые сваи Вы сможете только после того, как предоставите данные об объекте (конструктив стен, этажность и т.п.) и данные о грунтовых условиях участка строительства.

Цена фундамента из винтовых свай

В таблице ниже приведены диапазоны цен винтовых фундаментов в Казани для объектов ИЖС (наиболее распространенные типы и размеры построек):

Размер	Цена
5*5	от 16570 руб. до 29155 руб.
6*4	от 16570 руб. до 29155 руб.
6*6	от 16570 руб. до 29155 руб.
6*8	от 21800 руб. до 37620 руб.
6*9	от 21800 руб. до 37620 руб.
7*7	от 28480 руб. до 47938 руб.
8*8	от 28480 руб. до 47938 руб.

*Разница в цене обусловлена использованием разных толщин металлопроката и марок стали, соответствующих разным величинам коррозионной агрессивности грунтов.
